鄂式破碎机

作者:黄工程师 来源:本站 日期:2019/9/12 10:17:56 人气:186

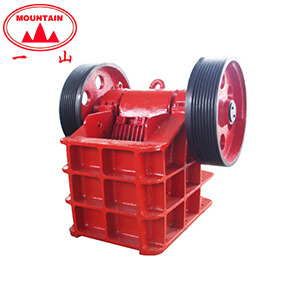

鄂式破碎机

产品简介:颚式破碎机俗称颚破,又名老虎口。由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。被破碎物料的最高抗压强度为320Mpa。

商品详情 常见问题 在线下单



鄂式破碎机的介绍

  颚式破碎机俗称颚破,又名老虎口。由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。被破碎物料的最高抗压强度为320Mpa。

颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种,进料口宽度大于600MM的为大型机器,进料口宽度在300-600MM的为中型机,进料口宽度小于300MM的为小型机。颚式破碎机结构简单,制造容易,工作可靠。

颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。

颚式破碎机按照活动颚板的摆动方式不同,可以分为简单摆动式颚式破碎机(简摆颚式破碎机)。复杂摆动式颚式破碎机(复摆颚式破碎机)和综合摆动式颚式破碎机三种。

鄂式破碎机特点

1、噪音低,粉尘少。
2、其破碎比大,产品粒度均匀。
3、结构简单,工作可靠,运营费用低。
4、润滑系统安全可靠,部件更换方便,设备维护保养简单。
5、破碎腔深而且无死区,提高了进料能力与产量。
6、设备节能:单机节能15%~30%,系统节能一倍以上。
7、排料口调整范围大,可满足不同用户的要求。

鄂式破碎机工作原理

颚式破碎机工作时,活动颚板对固定颚板作周期性的往复运动,时而靠近,时而离开。当靠近时,物料在两颚板间受到挤压、劈裂、冲击而被破碎;当离开时,已被破碎的物料靠重力作用而从排料口排出。
在将巨大石块破碎成小石块的过程中,第一道破碎机通常为“主”破碎机。历史最长,也最坚固的破碎机是颚式破碎机。为颚式破碎机喂料时,物料从顶部入口倒入含有颚齿的破碎室,颚齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持颚齿运动的是一根偏心轴,此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。

鄂式破碎机发展历程

近代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。
1806年出现了用蒸汽机驱动的辊式破碎机;
1858年,美国的布莱克发明了破碎岩石的颚式破碎机;
1878年美国发展了具有连续破碎动作的旋回破碎机,其生产效率高于作间歇破碎动作的颚式破碎机;
1895年,美国的威廉发明能耗较低的冲击式破碎机。
二十20世纪80年代,每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。
常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动,故又称简单摆动颚式破碎机;后者在作圆弧摆动的同时还作上下运动。
  国内颚式破碎机制造厂家技术水平相差很悬殊,有少数厂家的产品基本接近世界先进水平,而大多数厂家的产品与世界先进水平相比差距较大。颚式破碎机机架占整机质量的比例很大(铸造机架占50%,焊接机架占30%)。国外颚式破碎机都是焊接机架,甚至动颚也采用焊接结构。颚式破碎机采用焊接机架是发展方向。国内颚式破碎机机架结构设计不合理实例有许多,其原因就是没按破碎机实际受力情况去布置加强筋
近几年来,随着露天矿开采比重的增加,以及大型电铲(挖掘机)、大型矿用汽车的采用,而露天矿运往碎矿车间的矿石块度达到1.5~2.0米;同时,由于原矿石的品位日趋降低,要想保持选矿厂原有的生产能力,就得大大增加原矿石的开采量和碎矿量,因此颚式破碎机正在向大型的方向发展。目前,国外制造的最大规格的颚式破碎机是:3000×2100毫米(简摆),给矿块度为1800毫米,生产能力为1100吨/台·时;2100×1670毫米(复摆),排矿口为355毫米时,其生产能力为3000吨/台·时。
随着耐冲击的大型滚动轴承的出现,国内外有采用复摆颚式破碎机代替简摆破碎机的趋势,这是因为在条件相当的情况下,前者较后者生产能力提高30%;在两者生产能力相同时,前者比后者重量减轻20%~30%。但是,复摆颚式破碎机的结构方面还存在某些问题,尚待研究改进。
应当看到,近年来由于我国大型滚动轴承材质的提高,以及井下粗碎设备的需要,复摆颚式破碎机也有向大型方向发展的趋势,目前正在试制900×1200复摆破碎机。随着设备规格的大型化,一般颚式破碎机的调整装置和保险装置必然要采用新的机构。因此,当前颚式破碎机发展的另一个趋势,就是排矿口大小采用液压调整机构,不仅简便迅速,并在工作中随时可以根据需要进行调整;同时,机器的超负荷的保险装置也是采用液压机构,以达到安全可靠,亦不损坏推力板,而且故障排除后,机器立即恢复工作。国内外都在大力发展这种液压颚式破碎机。我国已经生产900×1200液压简摆颚式破碎机,并在莱芜铁矿和罗茨铁矿投入生产使用。生产实践证明,液压颚式破碎机的保险机构和调整机构,达到了安全保险和调整方便的目的,情况良好,深受岗位工人的欢迎。

在提高颚式破碎机的破碎效率方面,除了在原有设备的结构上作局部改进,如,增加破碎腔高度,提高生产能力;减小排矿口,增大破碎比;增加动颚摆动速度,以提高设备生产能力和改进产品质量以外,目前,各国都在研试新型结构的破碎机,如,冲击颚式破碎机,双动颚的颚式破碎机和液压传动的颚式破碎机等。

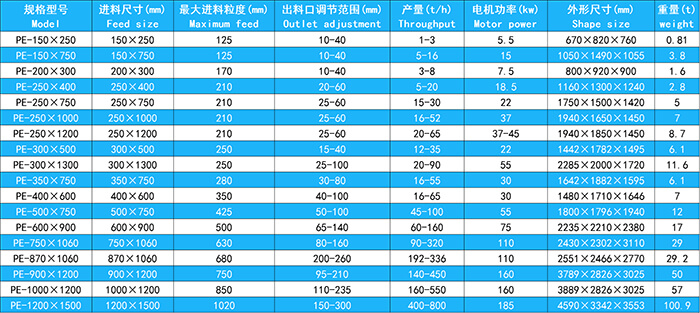

鄂式破碎机技术参数

颚式破碎机 (1).jpg
